非常適合電子相關初學著實驗

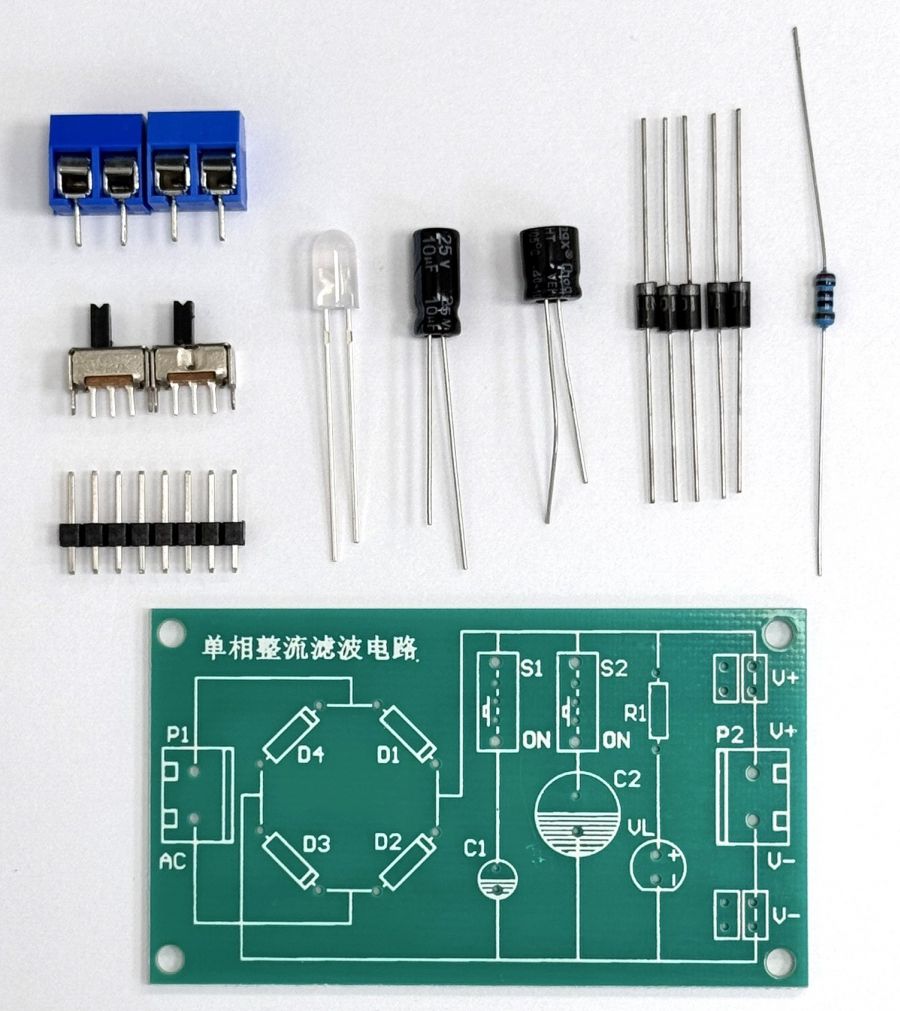

一、產品說明：本電路由全分立元件組成，包含橋式全波整流、濾波、電源指示兼負載、接入開關、輸入輸出接線端子等功能，除用於實訓練習外還極具實用價值，可以廣泛用於交流轉直流的轉換。
二、電路原理：
電路中

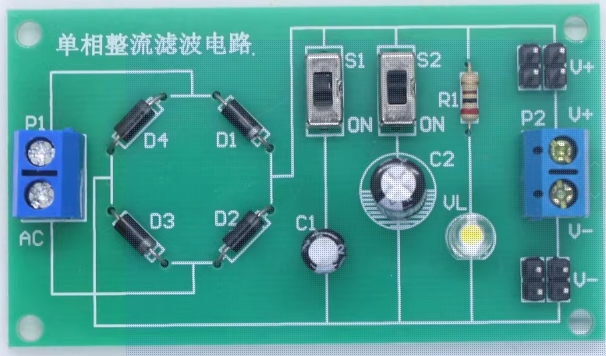

D1-D4為整流二極管，可以採用1N4001及以上規格的二極管，輸出電流最大不要超過1A；C1是小容量低頻濾波電容，通過開關S1接入電路，C2是大容量低頻濾波電容，通過開關S2接入電路，安裝時一定要注意其極性，本套件的濾波電容耐壓是10V，整流前的交流電壓最好不要超過6V，以免輸出電壓太高損壞濾波電容；LED採用5mm高亮白色發光二極管，通過200歐電阻接入電路，本LED除了用來指示有無直流輸出電壓外，還可以根據其亮度粗略判斷其輸出電壓的高低，R1是它的限流電阻，該電路同時兼做負載的作用；P1、P2是輸入輸出接線端。S1-S3開關切換可以方便地觀察和測試整流後沒有濾波的波形，接入小電容濾波的波形，接入大電容濾波的波形變化，方便實現多個濾波效果的觀察。
三、安裝注意：
電路中的電解電容、二極管均為有極性元件，注意不能裝反方向。電路中所有元件均應緊貼電路板表面安裝，元件標識面朝向便於觀察的一方。輸入交直流電壓均可，輸出電壓與輸入電壓成正比。
電子零件是構成電子電路的基本單元，不同的零件有不同的功能。以下是常見的電子零件分類和用途：
-
電阻 (Resistor)
- 功能：限制電流流動，調整電壓。
- 單位：歐姆 (Ω)。
- 標示：通常有色環來表示電阻值。
-
電容 (Capacitor)
- 功能：儲存電荷，平滑電壓波動，過濾雜訊。
- 單位：法拉 (F)，常用微法拉 (μF) 或皮法拉 (pF)。
-
二極體 (Diode)
- 功能：允許電流單向流動，常用於整流或保護電路。
- 特例：發光二極體 (LED)，可發光。
-
開關和連接器
- 功能：控制電路的開關狀態或連接不同電路。
二、焊錫工具與技術
焊錫是一種常見的電子製作技術，用於將電子元件固定在電路板上。以下是工具和技術介紹：
1. 工具準備
-
焊接工具
- 電烙鐵：主要工具，用來加熱焊錫以進行焊接。
- 焊錫絲：含有錫和鉛（或無鉛）合金，有助於導電和固定元件。
- 助焊劑 (Flux)：幫助焊錫附著並減少氧化物。
