直流4顯多功錶100V20A內鍵分流器
A.功能
1.電參數測量功能（電壓、電流、功率、電量）。
2.電壓報警功能（超過電壓報警門限，背光和電壓閃爍提示）。
3.電量按鍵清零功能。
4.掉電資料保存功能。
5.大螢幕LCD液晶屏全顯功能（同時顯示電壓、電流、功率、電量）。
6.背光功能。
B.顯示及按鍵
一．顯示介面

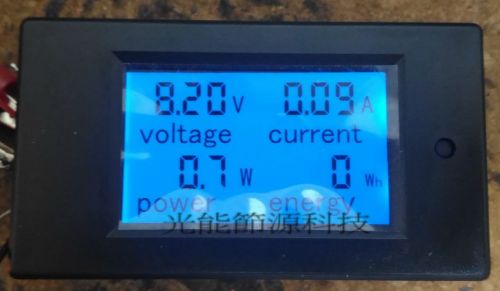

顯示由大螢幕LCD液晶屏同時顯示電壓、電流、功率、電量參數。
二．顯示格式
1.功率：測試量程0~2kW
1kW以內顯示格式0.0~999.9W；
1kW以上顯示格式1000~2000W。
2.電量：測試量程0~9999kWh
10kWh以內顯示格式0~9999Wh；
10kWh以上顯示格式10~9999kWh；
3.電壓：測試量程6.5~100V
顯示格式6.50~99.99V
4.電流：測試量程0~20A
顯示格式0.00~20.00。
三．按鍵
1.背光控制
可通過短按按鍵來打開或關閉背光，背光狀態掉電自動保存。
2.電量清零
步驟1：長按按鍵直到功率顯示區域顯示“CLr”字元，然後鬆開按鍵；
步驟2：此時電量閃爍提示當前處於電量清零狀態，若再次短按按鍵，則電量資料清零並退出清零閃爍狀態；
步驟3：若 5秒內無按鍵操作，則表示電量資料不清零並退出清零狀態。
3.電壓報警值設置
步驟1：長按按鍵直到功率顯示區域顯示“SET”字元，然後鬆開按鍵；
步驟2：進入該狀態後，電壓區域顯示當前的高壓報警值，電流區域顯示當前的低壓報警值，並且最低位開始閃爍，此時可通過短按按鍵對該位元進行+1，當沒有按鍵操作超過3秒時，自動切換調整的位，從高壓報警值一直到低壓報警值，共6位元，電壓報警門限值設置的範圍為6.5～99.9V；
步驟3：設置完成後長按按鍵直到螢幕顯示“PASS”字元表示設置成功並自動退出設置狀態。
C.注意事項
1.本模組適用於戶內，不能戶外使用。
2.所加負載不能超過額定電壓、電流。

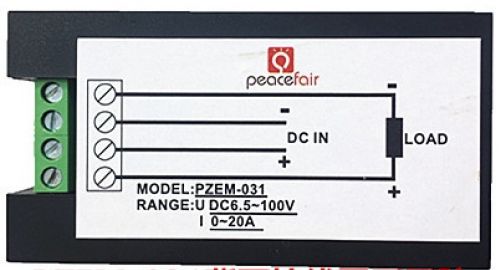

3.接線順序不能搞錯。
D.規格參數
1.工作電壓：6.5～100VDC
2.測試電壓：6.5～100VDC
3.額定功率：20A/2000W
4.計量精度：1.0級
產品型號：PZEM-051外接分流器型 50A/100A
A.功能
1.電參數測量功能（電壓、電流、功率、電量）。
2.電壓報警功能（超過電壓報警門限，背光和電壓閃爍提示）。
3.電量按鍵清零功能。
4.掉電資料保存功能。
5.大螢幕LCD液晶屏全顯功能（同時顯示電壓、電流、功率、電量）。
6.背光功能。
B.顯示及按鍵
二．顯示介面
顯示由大螢幕LCD液晶屏同時顯示電壓、電流、功率、電量參數。
三．顯示格式
1.功率：測試量程0~10kW
1kW以內顯示格式0.0~999.9W；
1kW以上顯示格式1000~9999W。
2.電量：測試量程0~9999kWh
10kWh以內顯示格式0~9999Wh；
10kWh以上顯示格式10~9999kWh；
3.電壓：測試量程6.5~100V
顯示格式6.50~99.99V
4.電流：測試量程0~100A
顯示格式0.00~99.99。
三．按鍵
1.背光控制
可通過短按按鍵來打開或關閉背光，背光狀態掉電自動保存。
2.電量清零
步驟1：長按按鍵直到功率顯示區域顯示“CLr”字元，然後鬆開按鍵；
步驟2：此時電量閃爍提示當前處於電量清零狀態，若再次短按按鍵，則電量資料清零並退出清零閃爍狀態；
步驟3：若 5秒內無按鍵操作，則表示電量資料不清零並退出清零狀態。
3.電壓報警值設置
步驟1：長按按鍵直到功率顯示區域顯示“SET”字元，然後鬆開按鍵；
步驟2：進入該狀態後，電壓區域顯示當前的高壓報警值，電流區域顯示當前的低壓報警值，並且最低位開始閃爍，此時可通過短按按鍵對該位元進行+1，當沒有按鍵操作超過3秒時，自動切換調整的位，從高壓報警值一直到低壓報警值，共6位元，電壓報警門限值設置的範圍為6.5～99.9V；
步驟3：設置完成後長按按鍵直到螢幕顯示“PASS”字元表示設置成功並自動退出設置狀態。
4.量程選擇
步驟1：長按按鍵直到功率顯示區域顯示“Curr”字元，然後鬆開按鍵；
步驟2：此時電流區域顯示“100 A”，短按按鍵在“100 A”和“50 A”之間切換，以此來表示外接分流器的量程是100A/75mV或是50A/75mV，注意本表只能使用這兩種規格分流器。
步驟3：長按按鍵直到退出設置狀態或者無按鍵操作3秒後自動保存並退出設置狀態。
C.注意事項
1.本模組適用於戶內，不能戶外使用。
2.所加負載不能超過額定電壓、電流。
3.接線順序不能搞錯。
D.規格參數
3.工作電壓：6.5～100VDC
4.測試電壓：6.5～100VDC
3.額定功率：100A/10000W
4.計量精度：1.0級
