交流面板式多功能電力監測儀模組
產品型號: PZEM-004(V2.0)
A.功能
1.電參數測量功能（電壓、電流、有功功率、電量）。
2.超載報警功能（超過功率報警門限功率閃爍及蜂鳴器滴滴報警）。
3.功率報警門限預置功能（可自行設置功率報警門限）。
4.電量按鍵清零功能。
5.停電資料保存(保存停電前累計電量）。
6.高亮紅色數碼管顯示功能（顯示電壓、電流、有功功率、電量）。

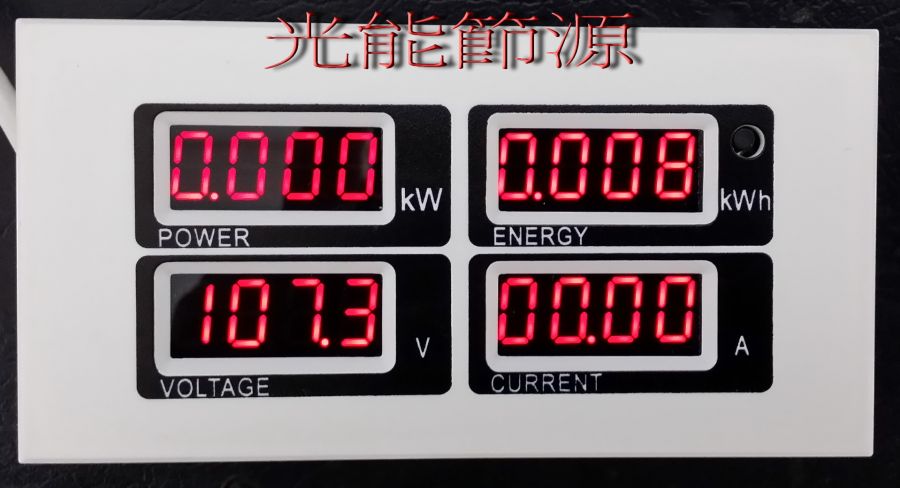

顯示由4個四位元高亮紅色數碼管組成，用來顯示電壓、電流、功率、電量參數，如圖1所示。
二．顯示格式
1.功率：測試量程0~22kW
0~10kW以內顯示格式0.000~9.999；
10~22kW以內顯示格式10.00~22.00。
2.電量：測試量程0~9999kWh
0~10kWh以內顯示格式0.000~9.999；
10~100kWh以內顯示格式10.00~99.99；
100~1000kWh以內顯示格式100.0~999.9；
1000~9999kWh及以上顯示格式1000~9999。
3.電壓：測試量程80~260VAC
顯示格式110.0~220.0。
4.電流：測試量程0~100A
顯示格式00.00~99.99。
三．按鍵

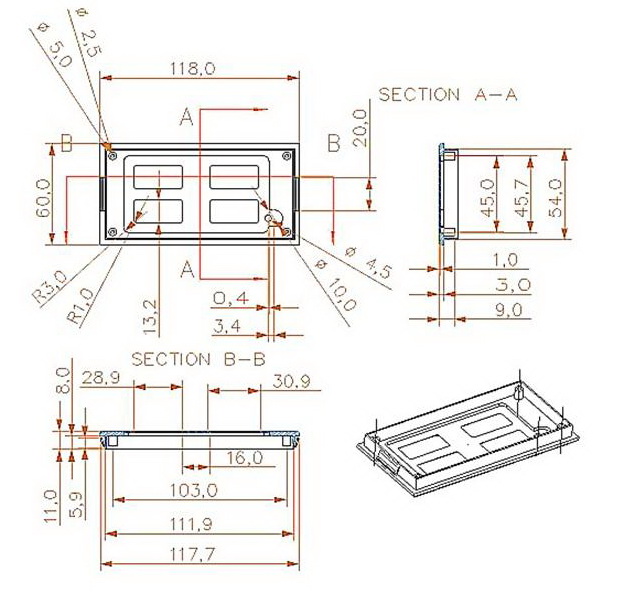

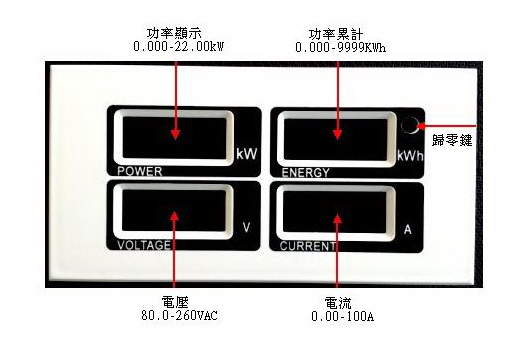

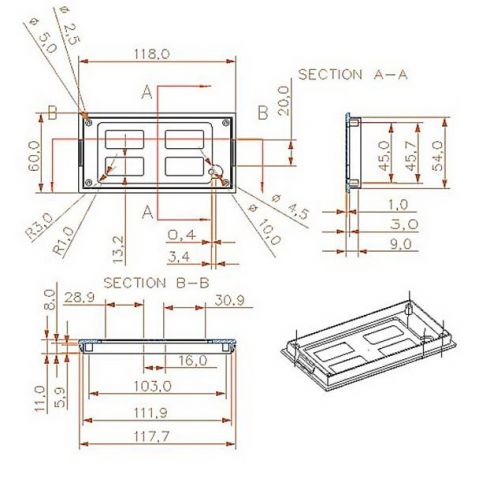

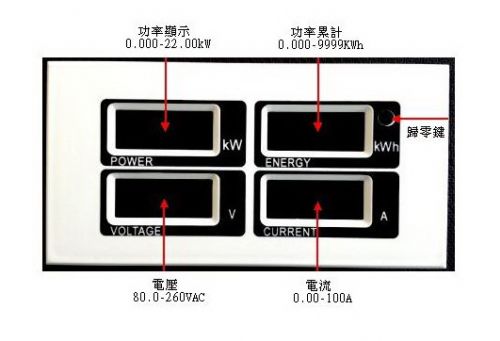

面板上內置一個按鍵，用來做電量清零功能，如圖1所示。
電量清零方法：長按清零鍵5秒直到電量顯示視窗數碼閃爍，然後鬆開按鍵！再次短按清零鍵，則電量資料 清零並退出清零閃爍狀態，至此清零完成；若再次長按5秒直到不再閃爍則表示退出清零狀態。
C.注意事項
1.本模組適用於戶內，不能戶外使用。
2.所加負載不能超過額定功率。

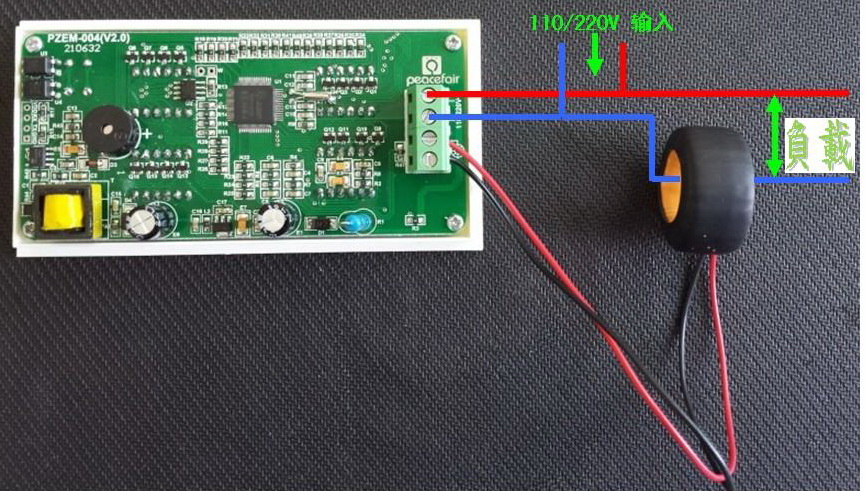

3.接線不能搞錯。
D.規格參數
1.工作電壓：80～260VAC
2.測試電壓：80～260VAC
2.額定功率：100A/22000W
3.工作頻率：45-65Hz
4.計量精度：1.0級
