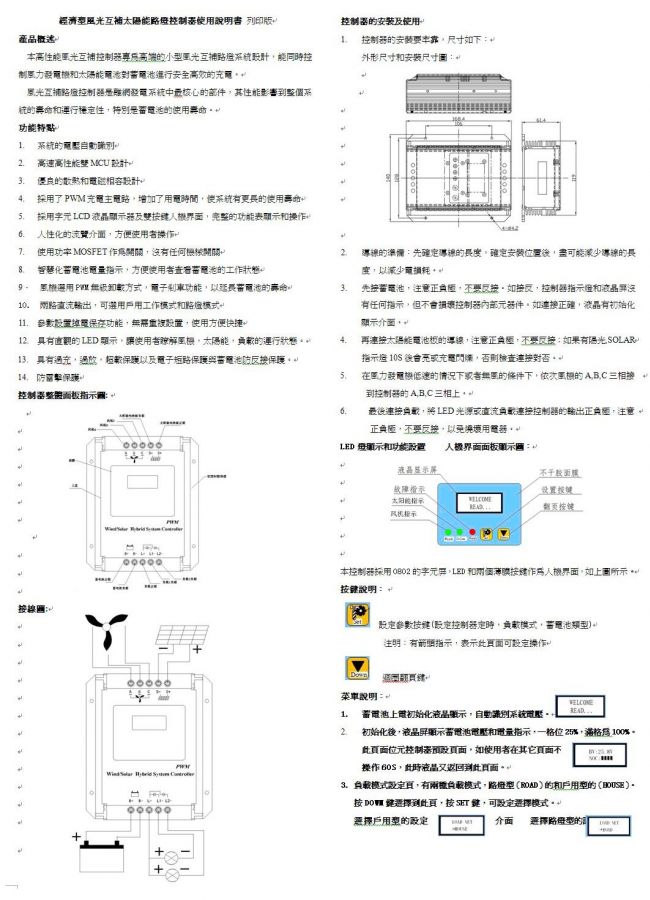

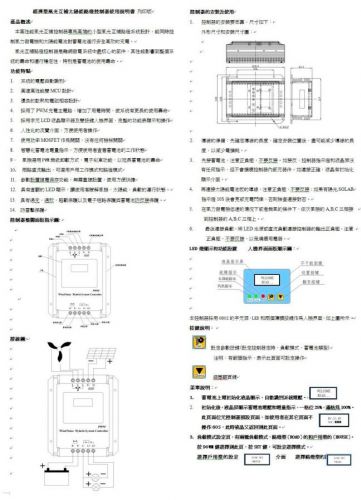

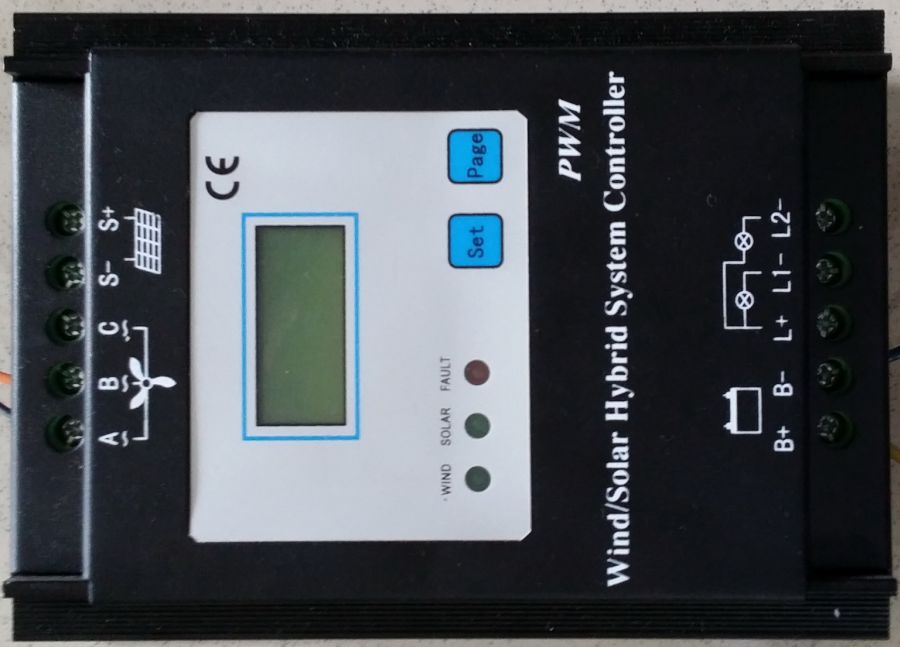

10 LED燈指示說明
|
LED |
狀態
|
功能
|
|
SOLAR
|
關閉
|
夜晚或者太陽能板斷開
|
|
常亮
|
太陽能板正常充電狀態
|
|
|
慢閃
|
蓄電池浮充狀態
|
|
|
雙閃
|
白天狀態(不充電)
|
|
|
FAULT
|
紅燈慢閃爍
|
負載欠壓或高壓保護
|
|
紅燈雙閃
|
負載短路保護
|
|
|
紅燈長亮
|
負載超載保護
|
|
|
熄滅
|
負載正常工作
|
|
|
WIND
|
常亮
|
風力發電機發電中
|
|
慢閃
|
風力發電機PWM卸荷
|
|
|
熄滅
|
無風
|
|
|
|
綠燈迴圈點亮
|
控制器上電自動識別蓄電池電壓中
|
11. LCD背光控制說明
按一下按鍵，背光打開。60S內不按按鍵，背光自動關閉以達到節電效果。
常按按鍵4S以上，液晶屏關閉。再次常按按鍵4S鐘，液晶又開啟。
|
系統電壓 |
12V
|
24V
|
|
風機功率
|
300W
|
400W
|
|
空載損耗
|
<20mA
|
<20mA
|
|
太陽能輸入電壓
|
36V
|
55V
|
|
輸出電流
|
每路額定10A
|
每路額定10A
|
|
超壓保護
|
16.5V±1%
|
33.0V±1%
|
|
超壓恢復
|
15.0V±1%
|
30.0V±1%
|
|
均衡充電電壓
|
14.6V±1%
|
29.2V±1%
|
|
提升充電電壓
|
14.4V±1%
|
28.8V±1%
|
|
浮充充電電壓
|
13.8V±1%
|
27.6V±1%
|
|
充電返回電壓
|
13.3V±1%
|
26.6V±1%
|
|
過放保護電壓
|
11.1V±1%(可調)
|
22.2V±1%（可調）
|
|
過放返回電壓
|
12.8V±1%（可調）
|
25.6V±1%（可調）
|
|
黑夜識別電壓
|
3.0V±1%
|
6.0V±1%
|
|
白天識別電壓
|
7.0V±1%
|
14.0V±1%
|
|
溫度補償係數
|
-4.0mv/℃/2V
|
|
|
超載，短路保護
（保護故障解除自行恢復）
|
1.25倍額定電流60S；
1.5倍的額定電流15S超載保護動作
≥3倍的額定電流短路保護
|
|
|
工作溫度
|
-25℃至+60℃
|
|
|
防護等級
|
IP30
|
|
|
外型尺寸
|
168.4mm*140mm*61.4mm
|
|
|
重量
|
|
|
