全防水型太陽能充放電控制器
使用手冊
一、 產品特點：
l 全防水設計，防水等級達到IP67標準。可完全浸入水中使用。
l 先進的可程式設計功能，按鍵與數碼管及指示燈配合選擇調整參數。
l ＰＷＭ串聯充電方式可選。
l 蓄電池類型可以選擇。
l 全面的電子保護措施，超載、短路保護、防反接等電子保護。
l 自識別系統電壓（12 V /24 V）。
l 具有溫度補償功能。
二、主要功能：
l 控制器主要用來保護蓄電池，避免源自太陽能電池板的能量的過度充電及負載運行造成的過度放電。
l 充電特性包括幾個階段，控制器可以根據環境溫度自動調節充電電壓（自動溫度補償）。
l 控制器自動識別12V 或24V 系統額定電壓。
l 控制器通過自身上的按鍵，允許使用者手動開啟和關閉負載端的輸出，從而實現手動控制負載開關的目的。
l 可以通過按鍵數碼管配合調整光控開啟負載輸出以及延時關閉輸出。還可以設置光控延時輸出的延時時間。
l 本產品擁有一系列的顯示和保護功能。
三、使用建議：
l 本控制器主機在運行期間本身會發熱，必須安裝在有適當的通風散熱的環境中。避免安裝在狹小的隔熱的空間內。
l 本控制器本身不需要任何維護，如需清潔請使用幹布擦拭。
l 蓄電池需要經常性的充滿（至少一個月一次），才能有效的保證使用壽命，否則蓄電池很容易永久損壞。
l 在系統運行期間，只有充入的能量大於放出的能量，蓄電池才會被充滿，在計算系統組態時請注意這一點，特別是在另外增加負載時。
四、安裝和接線：
安裝注意事項
控制器可以檢測周圍環境的溫度，以調節充電電壓，因此控制器必須和蓄電池安裝在同一溫度環境內。
控制器運行期間自身溫度要升高，所以要將其安裝在不易燃的表面上。
安裝步驟：請按照下面描述的步驟安裝和連接控制器，避免錯誤的連接。
1、 控制器固定：先將控制器可靠的固定到要安裝的表面上，控制器與安裝面之間保持一定的間隙以保證散熱需要。
2、 導線的準備：建議使用多股銅芯絕緣導線。先確定導線長度，在保證安裝位置的情況下，盡可能減少連線長度，以減少電損耗。按照不大於4A/mm2的電流密度選擇銅導線截面積，將控制器一側的接線頭剝去5mm的絕緣。
3、 連接蓄電池與控制器：請先將導線連接到控制器的蓄電池連接線上做好絕緣和防水，再將導線另外的端頭連至蓄電池的接線端子上，注意+，—極，不要反接。如果連接正確，蓄電池指示燈應亮，否則需檢查連接是否可靠和正確。如發生反接，不會燒保險及損壞控制器任何部件，但控制器無法正常工作。保險絲只作為控制器本身內部電路損壞短路的最終保護。
警告：如果蓄電池極性接反，負載輸出端的極性也同時反轉。不要在這種情況下接通負載，否則可能損壞負載。
注釋：我們強烈建議在蓄電池的接線端接一個保險絲，以提供短路保護。保險絲的保護電流必須大於控制器的額定電流。
4、 連接光電池與控制器：請先將導線連接到控制器的光電池連接線上做好絕緣和防水，再將導線的另外一端連至光電池上，注意+，—極，不要反接。如果有陽光，充電指示燈應亮。否則需檢查連接對否。
注釋：如果太陽能電池板暴露在太陽光線下，馬上會產生電壓。24V系統的太陽能電池產生的電壓可能對人體造成傷害，請注意防止觸電。
5、 連接負載與控制器：首先按輸出控制按鈕，觀察輸出狀態指示燈，確保輸出狀態為關閉，將負載的連線接入控制器上的負載連接線上做好絕緣和防水，注意+，—極，不要反接，以免燒壞用電器。

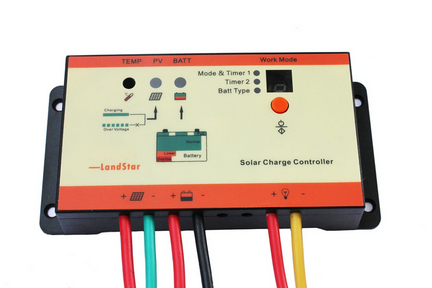

控制器部件示意圖
五、操作說明：負載輸出時間的設置方法：
按動設置按鍵，每按一次，設置選項指示燈在負載輸出時間設置指示、光控啟動延時時間設置指示、蓄電池類型設置指示間變換指示一次，讓負載輸出時間設置指示燈點亮。
當負載輸出時間設置指示燈點亮時，按住設置按鍵5秒鐘以上，直至設置參數數碼管閃爍，按動設置按鍵，設置參數數碼管顯示數位迴圈變化。按動設置按鍵，直到設置參數數碼管顯示的數位對應上使用者從表中所選用的模式對應的數位即停止按鍵，等到設置參數數碼管不閃爍即完成設置。
|
控制器工作模式Tiner 1
延時10分鐘後開通負載
|
設置數碼管顯示數位
|
|
控制器工作模式(關)
|
n
|
|
純光控開關負載
|
0
|
|
光控開通負載+1小時後關閉負載
|
1
|
|
光控開通負載+2小時後關閉負載
|
2
|
|
光控開通負載+3小時後關閉負載
|
3
|
|
光控開通負載+4小時後關閉負載
|
4
|
|
光控開通負載+5小時後關閉負載
|
5
|
|
光控開通負載+6小時後關閉負載
|
6
|
|
光控開通負載+7小時後關閉負載
|
7
|
|
光控開通負載+8小時後關閉負載
|
8
|
|
光控開通負載+9小時後關閉負載
|
9
|
|
光控開通負載+10小時後關閉負載
|
10
|
|
光控開通負載+11小時後關閉負載
|
11
|
|
光控開通負載+12小時後關閉負載
|
12
|
|
光控開通負載+13小時後關閉負載
|
13
|
|
光控開通負載+14小時後關閉負載
|
14
|
|
光控開通負載+15小時後關閉負載
|
15
|
|
測試模式
|
16
|
|
手動開啟和關閉負載
|
17
|
按住設置按鍵5秒鐘以上，直至設置參數數碼管閃爍，按動設置按鍵，設置參數數碼管顯示數位迴圈變化。按動設置按鍵，直到設置參數數碼管顯示的數位對應上使用者從表中所選用的模式對應的數位即停止按鍵，等到設置參數數碼管不閃爍即完成設置。
如果定時器1是破曉的黃昏(0)測試方式(16)或開關方式(17)定時器 2將是停用n
|
控制器工作模式Tiner 2
|
設置數碼管顯示數位
|
|
控制器工作模式(關)
|
n
|
|
光控開通負載+1小時後關閉負載
|
1
|
|
光控開通負載+2小時後關閉負載
|
2
|
|
光控開通負載+3小時後關閉負載
|
3
|
|
光控開通負載+4小時後關閉負載
|
4
|
|
光控開通負載+5小時後關閉負載
|
5
|
|
光控開通負載+6小時後關閉負載
|
6
|
|
光控開通負載+7小時後關閉負載
|
7
|
|
光控開通負載+8小時後關閉負載
|
8
|
|
光控開通負載+9小時後關閉負載
|
9
|
|
光控開通負載+10小時後關閉負載
|
10
|
|
光控開通負載+11小時後關閉負載
|
11
|
|
光控開通負載+12小時後關閉負載
|
12
|
|
光控開通負載+13小時後關閉負載
|
13
|
|
光控開通負載+14小時後關閉負載
|
14
|
|
光控開通負載+15小時後關閉負載
|
15
|
蓄電池類型的選擇方法：
按動設置按鍵，每按一次，設置選項指示燈在負載輸出時間設置指示、光控啟動延時時間設置指示、蓄電池類型設置指示間變換指示一次，讓蓄電池類型設置指示燈點亮。
當蓄電池類型設置指示燈點亮時，按住設置按鍵5秒鐘以上，直至設置參數數碼管閃爍，按動設置按鍵，設置參數數碼管顯示數位迴圈變化。按動設置按鍵，直到設置參數數碼管顯示的數位對應上使用者從表中所選用的模式對應的數位即停止按鍵，等到設置參數數碼管不閃爍即完成設置。
|
蓄電池類型
|
設置數碼管顯示數位
|
|
密封鉛酸電池
|
1
|
|
開口電池
|
2
|
|
膠體電池
|
3
|
六、工作指示燈指示說明：
充電指示燈：當系統連接正常，且有陽光照射到光電池板時，充電指示燈為綠色常亮，表示系統充電電路正常；當充電指示燈出現綠色快速閃爍時，說明系統過電壓，處理見故障處理內容；
電源、故障指示燈：蓄電池電壓在正常範圍時，電源、故障指示燈為紅色常亮；如果負載電流超過了控制器1.25倍的額定電流60秒時，或負載電流超過了控制器1.5倍的額定電流5秒時，電源、故障指示燈為紅色慢閃，表示超載，控制器將關閉輸出。當負載或負載側出現短路故障時，控制器將立即關閉輸出，電源、故障指示燈快閃。出現上述現象時，使用者應當仔細檢查負載連接情況。斷開有故障的負載後，按一次按鍵或等到第二天可以正常工作。在工作模式為通用控制器狀態，按一次按鍵清除超載或短路指示，再次按鍵恢復輸出。
七、常見故障及解決方法
在出現下列現象時，請按照下述方法進行檢查：
|
現 象
|
解 決 方 法
|
|
當有陽光直射光電池組件時，綠色充電指示燈不亮；
|
請檢查光電池電源兩端接線是否正確，接觸是否可靠；
|
|
充電指示燈快閃；
|
系統電壓超壓。蓄電池開路，檢查蓄電池是否連接可靠；或充電電路損壞；
|
|
電源、故障指示燈亮，
但無輸出；
|
請檢查用電器具是否連接正確、可靠；
|
|
電源、故障指示快閃
而且無輸出；
|
輸出有短路，請檢查輸出線路，移除所有負載後，按一下開關按鈕後控制器恢復正常輸出；
|
|
電源、故障指示慢閃，
且無輸出
|
負載功率超過額定功率，請減少用電設備，按一下按鈕，控制器恢復輸出
|
|
蓄電池電壓偏低，且無輸出；
|
蓄電池過放，充足電後自動恢復使用；
|
八、技術參數表
|
型號
|
EPRC10-MF
|
|
額定充電電流
|
10A
|
|
額定負載電流
|
10A
|
|
系統電壓
|
□12V；□24V/12V AUTO；
|
|
超載、短路保護
|
1.25倍額定電流60秒.1.5倍額定電流5秒時超載保護動作.
≥3倍額定電流短路保護動作
|
|
空載損耗
|
≤6 mA
|
|
充電回路壓降
|
不大於0.26V
|
|
放電回路壓降
|
不大於0.15V
|
|
超壓保護
|
17V，×2/24V；
|
|
工作溫度
|
工業級：-35℃至+55℃；
|
|
溫度補償
|
-5mv/℃/2V（提升、直充、浮充、充電返回電壓補償）;
|
|
欠壓電壓
|
11.85V；×2/24V；
|
|
過放電壓
|
11.1V-放電率補償修正的初始過放電壓（空載電壓）；×2/24V；
|
|
過放返回電壓
|
12.5V；×2/24V；
|
|
控制方式
|
充電為PWM脈寬調製
|
