- - - - 功 能 說 明: - - - -
1. IV曲線測試.
2. 最大功率工作點(Vmaxp, Imaxp).
3. 開路電壓(Voc) 短路電流(Isc).
4. 最大功率時(Pmax)的工作電壓(Vmp)與工作電流(Imp).
5. 檢測太陽能電池的轉換效率(在標準光源下).
6. USB連接線與軟體.
(安裝於: Microsoft Windows Vista / XP / 2000 )
7. 檢測太陽能電池或太陽能板的範圍: 電壓 60V以下. 電流 6A以內.

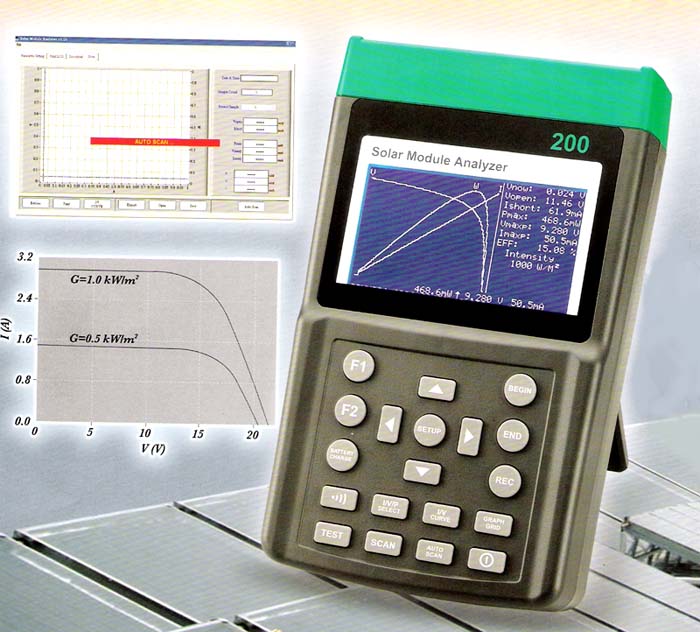

PROVA 210 60V 12A 太陽能電池分析儀
- 單晶片I-V特性曲線測試
- 可找出太陽能模組最大功率的工作點 (Vmaxp, Imaxp)
- 量測最大功率時 (Pmax) 的最大電壓 (Vmaxp) 最大電流 (Imaxp)
- 量測開路電壓 (Vopen) 與短路電流 (Ishort)
- 移動指標可顯示I-V特性曲線每一點的特性值
- 可選購攜帶式印表機將圖形與特性值直接複製下來
- 在標準光源下可直接顯示太陽能電池的轉換效率η(％) 與FF值
- 可以自動掃瞄或單點測試
電器規格 (23℃±5℃)
TES-210
DC直流電壓:
範圍
解析度
準確度
0 - 10V
0.001V
±1% ± (1% of Vopen ± 0.1V)
10 - 60A
0.01V
±1% ± (1% of Vopen ± 0.1V)
DC直流電流:
範圍
解析度
準確度
0.01 - 10A
1mA
±1% ± (1% of Ishort ± 9mA)
10 - 12A
10mA
±1% ± (1% of Ishort ± 0.09A)
DC直流負載電流:
範圍
解析度
準確度
0.01 - 10A
1mA
±1% ± 9mA
6 - 10A
10mA
±1% ± 0.09A
一般規格:
電池種類
TES-210:充電式鋰電池 3400mAh
電池壽命
TES-210:線性掃描400次 (60V~0V, 0A~12A)
記憶體
TES-210:99筆紀錄
AC變壓器
AC 110V或 220V 輸入,
DC 12V/ 1 ~ 3A 輸出(TES-200)
DC 15V/ 1 ~ 3A 輸出(TES-210)
尺寸
257 (L) x 155 (W) x 57 (H) 釐米
重量
1160g / 40.0oz (含電池)
操作環境
0℃ ~ 60℃ , 85%RH
溫度係數
0.1% of full scale / ℃ (<18℃ 或 >28℃)
儲存環境
-20℃ ~ 60℃, 75%RH
附件
使用手冊 x 1
變壓器 (AC adaptor) x 1
USB連接線 x 1
軟體光碟 x 1
軟體手冊 x 1
凱氏夾 (Kelvin Clops) x 1 組
TES-210: 可充電式鋰電池 x 1
