光伏控制器
專為太陽能路燈、太陽能發電系統設計，使用了專用MCU 芯片的智慧控制器，操作介面簡單。具有過充/過放、短路、超載、防反接保護，自動恢復等保護措施，直觀的充放電狀態、蓄電池狀態、負載工作狀態及各種故障指示。通過智慧芯片對蓄電池電壓、放電電流、環境溫度等涉及蓄電池容量的參數進行採樣，通過專用控制模型演算法，實現符合蓄電池特性的放電率、溫度補償修正的高效、高準確率控制。高效的PWM充電模式，有效減少蓄電池極板硫化，大大延長蓄電池的使用壽命。多種光控、延時、半功率及雙時段工作模式及自動工作電壓識別功能，最大限度的滿足用戶複雜多變的應用需求。
三、安裝及使用：
l 導線的準備：建議使用多股銅芯絕緣導線，盡可能減少連線長度（特別是蓄電池-控制器間的連接），以減少電損耗。按照不大於4A/mm2 的電流密度選擇銅導線截面積。

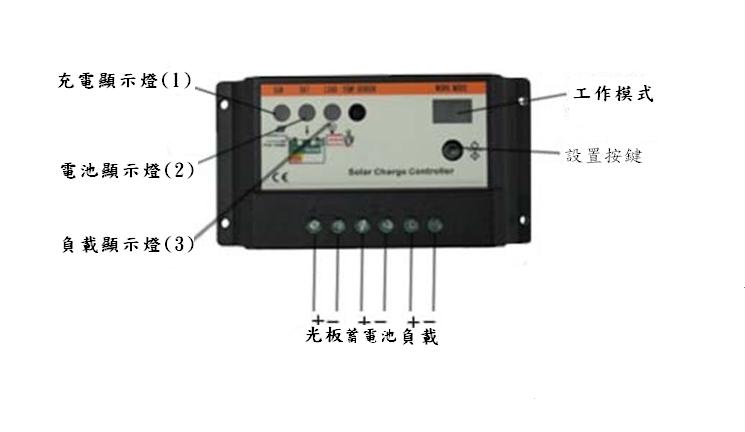

l 先連接控制器上蓄電池端子，再將另外的端頭連至蓄電池上，注意+，- 極。如果連接正確，指示燈(2)應亮。否則需檢查連接。如發生反接，不會燒保險及損壞控制器任何部件。保險絲只作為控制器本身內部電路失效後的最終保護。
l 連接光電池導線，先連接控制器上光電池的接線端子，再將另外的端頭連至光電池上，注意+，- 極，如果光照充足，充電指示燈應點亮。否則請檢查連接。
l 負載連接，將負載的連線接入控制器上的負載輸出端，注意+，- 極，某些負載不一定具備反接保護功能。
四、使用說明：
l 充電及超壓指示：當系統連接正確，且光照充足時，充電啟動，充電指示燈(1)為綠色常亮。電池電量充足後自動關閉充電，充電指示燈閃爍；充電過程使用了PWM 方式，如果發生過放動作，充電先要達到提升充電電壓，並保持10 分鐘，而後降到直充電壓，保持10 分鐘，以啟動蓄電池，避免硫化結晶，最後降到浮充電壓，並保持浮充電壓。
如果沒有發生過放，將不會有提升充電方式，以防蓄電池失水。這些自動控制過程將使蓄電池達到最佳充電效果並保證或延長其使用壽命。
l 蓄電池狀態指示：蓄電池電壓在正常範圍時，狀態指示燈(2)為綠色點亮；充滿後狀態指示燈為綠色閃爍；電量中等時指示燈為橙色點亮；當蓄電池電壓繼續降低到欠壓時，指示燈變為紅色，此時系統禁止啟動負載，但負載已經啟動時將維持輸出，如果電壓進一步降低到過放電壓，紅燈閃爍，控制器將強制關閉輸出，保護蓄電池。當電池電壓上升到恢復電壓時，將自動使能輸出，狀態指示燈(2)變為（橙色）。注意：在光控延時模式中，由於過放保護切斷的負載在當天晚上不會由於電池回電電壓上升而再次啟動負載，避免負載閃爍現象。
l 負載指示：當負載開通時，負載指示燈(3)點亮。如果指示燈(3)為慢閃時，表示輸出超載，負載電流超過控制器額定電流1.25 倍或1.5 倍時，超載保護啟動的時間分別為10秒或1 秒，控制器將強制關閉輸出。當負載出現短路故障時，控制器將在8us 內切斷輸出，指示燈(3)快閃。保護啟動後，控制器延時30s 後會嘗試重新連接負載，如果短路或超載故障排除則啟動負載輸出。
五、工作模式設置：
l 模式設置方法：按下輕觸按鍵持續3 秒，模式(MODE)顯示窗閃爍後，鬆開按鈕，每按一次轉換一個代碼，直到顯示選中的代碼時停止按鍵，5 秒後模式窗停止閃爍，模式設置被自動保存，3 秒後模式LED 熄滅，節省電能。
l 純光控模式：夜晚來臨，光照降到啟動點，控制器延時10 秒鐘確認啟動信號後，開通負載；白天光強升到啟動點以上時，控制器延時1 分鐘確認關閉輸出信號後關閉輸出，負載停止工作。
l 光控+延時模式：啟動過程同純光控，負載啟動後延時工作一段時間後自動關閉，節省能耗，延時時間設定參考模式表。
。
l 手動控制模式：此模式下的負載由使用者手動控制，但仍然受到超載和過放電等控制邏輯的限制，啟動和關閉負載的方法是：模式LED 停止閃爍時，短按設置按鈕開控制負載開關。
l 調試模式：用於系統調試使用，取消了白天黑夜智慧判別，其它與純光控模式相同。有光照即關斷負載端輸出，無光照即啟動負載端輸出，方便安裝調試時檢查系統安裝的正確性。
六、工作模式設置表：
|
輸出模式設置對應表 |
|||||||
|
00
|
純光控開關
|
06
|
|
12
|
|
|
|
|
01
|
光控開+1小時延時關
|
07
|
|
13
|
|
|
|
|
02
|
光控開+2小時延時關
|
08
|
|
14
|
|
|
|
|
03
|
光控開+3小時延時關
|
09
|
|
15
|
|
|
|
|
04
|
光控開+4小時延時關
|
10
|
|
16
|
手控模式
|
|
|
|
05-15
|
光控開+N小時延時關
|
11
|
17
|
調試模式
|
|
|
|
七、常見故障現象及處理方法：
在出現下列現象時，請按照下述方法進行檢查：
現象解決方法
當有陽光直射光電池組件時，綠色充電指示燈(1)不亮；
請檢查光電池電源兩端接線是否正確，接觸是否可靠；
充電指示燈(1)快閃；系統電壓超壓。蓄電池開路，檢查蓄電池是否連接可靠；或充電
電路損壞；
負載指示燈(3)亮，但無輸出；請檢查負載是否連接正確、可靠；
負載指示燈(3)快閃而且無輸出；超載保護啟動，輸出有短路或超載，30 秒後控制器嘗試再次啟動負載，如果還不成功，請排除短路或超載故障；
狀態指示燈(2)為紅色或紅色閃爍，且無輸出；
蓄電池低電壓（禁止啟動）或過放電（強制關閉），充足電後自動恢復使用；
八、技術指標
|
型 號 |
EPOW-KS10H
|
EPOW-KS20H
|
|
額定充電電流
|
10A
|
20A
|
|
額定負載電流
|
10A
|
20A
|
|
系統電壓
|
24V/12V AUTO；
|
|
|
超載、短路保護
|
1.25倍額定電流10秒.1.5倍額定電流1秒時超載保護動作.
≥3倍額定電流5us短路保護動作，
|
|
|
空載損耗
|
≤10 mA
|
|
|
充電回路壓降
|
不大於0.15V
|
|
|
放電回路壓降
|
不大於0.06V
|
|
|
超壓保護
|
17V，×2@24V；
|
|
|
工作溫度
|
工業級：-35℃至+55℃；
|
|
|
提升充電電壓
|
14.5V；×2@24V；(維持時間：30min)（僅當出現過放電時調用）
|
|
|
直充充電電壓
|
14.2V;×2@24V；(維持時間：30min)
|
|
|
浮充
|
13.7V;×2/24V；(維持時間：直至降到充電返回電壓動作)
|
|
|
充電返回電壓
|
13.2v； ×2@24V；
|
|
|
溫度補償
|
-5mv/℃/2V（提升、直充、浮充、充電返回電壓補償）;
|
|
|
欠壓電壓
|
11.2V； ×2@24V；
|
|
|
過放電壓
|
10.5V-放電率補償修正的初始過放電壓（空載電壓）； ×2@24V；
|
|
|
過放返回電壓
|
11.8 V；×2@24V；
|
|
|
控制方式
|
充電為PWM脈寬調製
|
|
外形尺寸：133 X 70(mm)
